Product Center
進一步極限改進“高速通用一體化貼裝頭”，在同級別產品中達到最快貼裝速度的萬能型貼片機 ▋ 大幅升級“高速通用一體化貼裝頭”，在世界同級別產品中最快的 ※萬能型表面貼片機 ▋ "高速通用一體化貼裝頭”同時實現高速性與通用性，提供理想的解決方案" ● 可廣泛貼裝各種元件,完美詮釋 “Limitless EXpansion (無限擴展)” ● 標準配置多種功能,支持高品質的貼裝 ● 實現高效供料
功能/特點
適用于這樣的生產現場
設備特長
及超大型元件均可對應。
▲ 實現95,000CPH（本公司最佳條件）的卓越貼裝能力
▲ 兩種橫梁結構

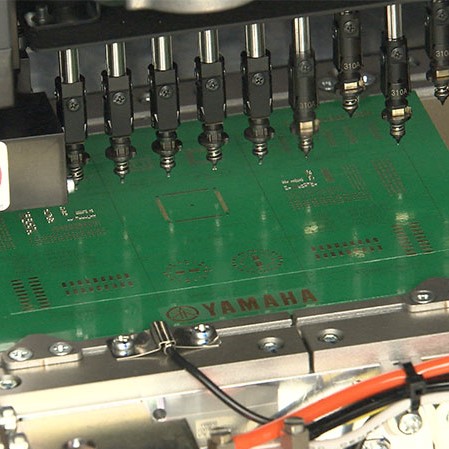

↓ 可廣泛貼裝各種元件，充分體現“Limitless EXpansion（無限擴展）”
▲ 可貼裝的元件

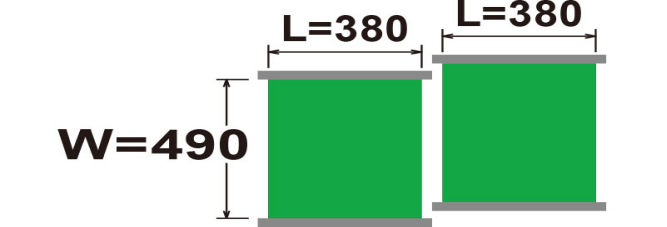

單軌 雙傳送臺（傳送2張基板）
W=490 W=490
也可對應傳送1張基板的雙傳送臺機型
可以在雙傳送臺、單軌道規格中選擇所需的傳送系統。對應的基板尺寸最大可達L810ｘW490mm（傳送1
張基板時的雙傳送臺、單軌機型）。在單軌機型中，還備有性價比優良的M尺寸規格。（
最大基板尺寸L360ｘW490mm）
↓ 標準配備多種功能，支持高品質的貼裝
▲ 側視功能
不耽誤貼裝時間，即可對元件的有無及取料狀態進行檢測。
▲ 排氣站
通過其自動排氣清潔功能，可以長時間保持吸嘴的清潔狀態。
▲ 高速智能識別
標準配備有“高速智能識別”功能，可在短時間內制作出特殊形狀元件的識別數據，實現了健全性極高的元件識別。

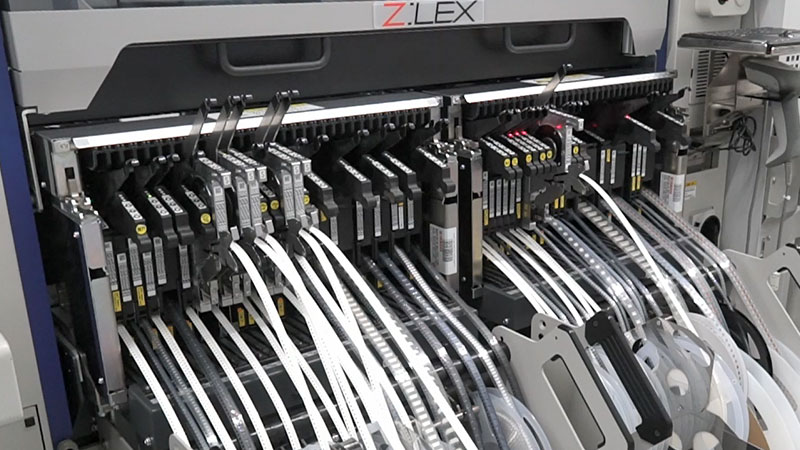

↓ 實現高效供料
▲ 無停機托盤換料ATS裝置“sATS30NS”
該裝置是在30層固定型自動更換式托盤送料裝置“sATS30”中又追加了新功能，可在保持自動運轉的狀態
下排出空料盤并供給新料盤。通過與被自動排出的空料盤進行交換，安裝上新的料盤，只需按下供給按鈕，
即可將新料盤自動投入到料盤匣倉中，另外，在生產準備時還可以對料盤匣倉進行統一安裝。
▲ 無停機送料器一次性換料系統
在換料臺車拆裝時的開口部分，設置有吸取部能夠開閉的遮板式罩蓋。若拆下臺車，
遮板即可自動關閉，無需停止設備就能夠對臺車進行更換，提高了貼片機的運轉率。
▲ 新開發的Auto Loading Feeder
新開發出一種不用停止設備、只需插入料帶、就可以補充料帶元件的Auto Loading Feeder。采用雅馬哈獨創
的中央開放方式，降低了因絨毛及剝離帶電所導致的元件吸取失誤。而且，不需要實施端頭料帶的回收處理作業，
使得設備的運轉率大幅提高。
▲ ZS送料器
是一種薄型、輕量、小巧的單軌型電動式智能送料器。可以對無停機送料器更換功能的規格進行選擇。
規格參數
規格 | YSM20R |
適用線路板 | 單通道 L810 x W490 至 L50 x W50 雙通道載物臺 注意：對于 X 軸 2 光束選件，僅 1PCB 輸送：L810 x W490 至 L50 x W50 2PCB 輸送：L380 x W490 至 L50 x W50 |
頭部 / 適用組件 | 高速多（HM）頭 0201mm至W55 x L100mm，高度15mm或更小 異形組件（FM：柔性多頭）頭： 03015mm至W55 x L100mm，高度28mm或更小* |
安裝能力 （在雅馬哈電機規定的最佳條件下） | X軸2光束：高速多用途 （HM：高速多）頭x 295 ，000CPH |
安裝精度 | ±0.035mm （±0.025mm） Cpk≧1.0 （3σ） （使用標準評估材料時，在雅馬哈電機規定的最佳條件下） |
組件類型數量 | 固定板：最多 140 種（8mm 送磁帶機轉換） 進紙器托架更換：最多 128 種（8mm 送磁帶機轉換） 托盤，適用于 30 種類型（固定類型：最大，當裝有 sATS30 時）和 10 種類型（托架類型：最大，當裝有 cATS10 時） |
電源 | 三相交流 200/208/220/240/380/400/416V +/-10% 50/60Hz |
供氣源 | 0.45MPa以上，處于清潔、干燥狀態 |
外部尺寸（不包括投影） | 長 1，374 x 寬 1，857 x 高 1，445mm （僅主機） |
重量 | 約2，050公斤（僅主機） |
* 有關安裝0201mm組件的信息，請聯系我們。
規格和外觀如有更改，恕不另行通知。
外形尺寸
